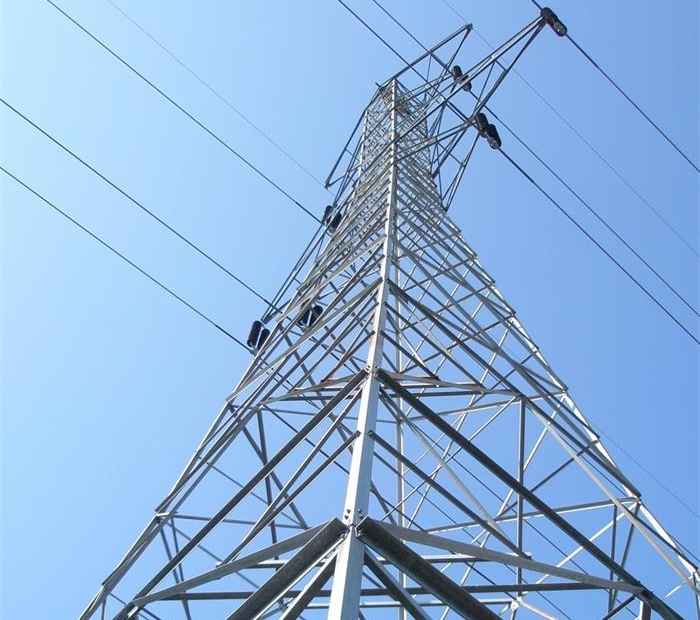

电力塔钢的牌号
简称钢号,是对每一种具体钢产品所取的名称,是人们了解钢的一种共同语言。我国的钢号表示方法,根据国家标准《钢铁产品牌号表示方法》(GB221)中规定,采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。
在我们的行业中,更为习惯的称呼为“材质”,以下仅以铁塔制造常用的典型号展开描述。
典型钢号及其表示方法
碳素结构钢(执行标准:GB700-88)
由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”,代表钢材的屈服点,后面的数字表示屈服点数值,单位是Mpa,。
典型钢号如Q235-A.F,表示屈服点(σs)为235Mpa,质量等级为A级、脱氧方法为沸腾钢的碳素结构钢。
必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号:F表示沸腾钢;b表示半镇静钢:Z表示镇静钢;TZ表示特殊镇静钢,镇静钢可不标符号,即Z和TZ都可不标。
低合金高强度结构钢(执行标准:GB/T1591-1994)
由Q+数字+质量等级符号组成。它的钢号冠以“Q”,代表钢材的屈服点,后面的数字表示屈服点数值,单位是Mpa,质量等级符号为A、B、C、D、E。
典型钢号如Q345A,表示屈服点(σs)为275—345Mpa,质量等级A级的低合金高强度钢。
优质碳素结构钢
典型钢号为35#:圆钢类,一般用于地脚螺栓加工。
典型钢号为45#:圆钢类,一般用于高强度螺栓加工。
即将在特高压输电线路铁塔制造时使用的钢号
Q390、Q420、Q460:其钢号的表示方法同Q345,都属于低合金高强度结构钢,作为一种新型钢号,与其有关的焊接性能研究及工艺评定正在进行。
中国目前已经投入运行的750KV官兰输电线路大量使用了上述钢号,2008年北京奥运会的主场馆——“鸟巢”全部采用了Q460、南京长江特大桥也将全部采用Q420。
2006年4月21日,国家电网公司基建部正式在北京主持召开了Q420高强钢焊接及热加工技术工作会,参加会议的有特高压办公室、国家电力建设研究所、各大电力设计院、钢厂、铁塔厂。本次会议上,明确了Q420高强钢在铁塔制造上应用需要解决的关键技术,要求国家电力建设研究所主持进行焊接工艺评定和编写作业指导书。Q420高强钢在铁塔制造上的应用,已经离我们很近了。
